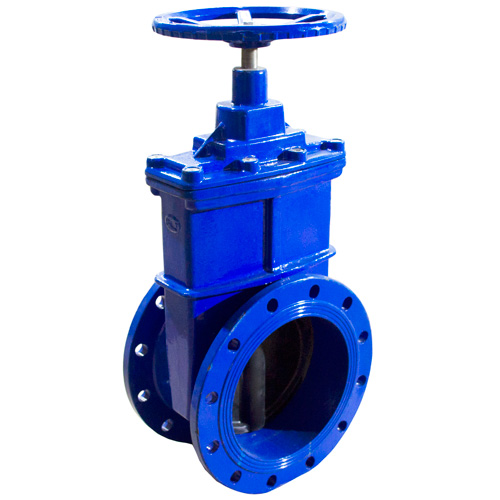

Задвижка чугунная 30ч39р Ду (DN) 300 Ру (Pn) 16 Ci 120 град. с обрезиненным клином Китай EF01

Задвижка чугунная 30ч39р Ду 300 Ру 16 с обрезиненным клином: описание, характеристики, монтаж

Задвижка чугунная 30ч39р Ду 300 Ру 16 - клиновая запорная арматура с обрезиненным клином и невыдвижным шпинделем. Она полностью перекрывает поток рабочей среды на трубопроводе и применяется в системах холодного и горячего водоснабжения, водоотведения, а также на сетях с неагрессивными жидкими и газообразными средами. Обозначение 30ч39р - номер по таблице фигур: буква р в нем указывает на уплотнение затвора из резины. Задвижку Ду300 выбирают там, где нужен надежный запор с минимальными потерями давления и большим ресурсом.

Описание товара

Задвижка 30ч39р Ду 300 Ру 16 устанавливается на трубопроводы: городские магистрали, очистные сооружения, насосные станции, объекты теплоэнергетики. Рабочее давление - до 1,6 МПа (16 кгс/см2), максимальная температура рабочей среды - до +120 °С. Присоединение к трубопроводу - фланцевое по ГОСТ 33259-2015, управление - ручное, маховиком. Класс герметичности затвора - А по ГОСТ 9544-2015: в закрытом положении протечки через затвор практически отсутствуют.

Обрезиненный клин - главное преимущество этой конструкции. Резина заполняет неровности седел и не боится песка и взвешенных частиц, которые нередко выводят из строя задвижки с металлическим уплотнением. Невыдвижной шпиндель не выходит за габариты корпуса при открытии, поэтому задвижка 300 мм монтируется в колодцах и камерах с ограниченной высотой. Изделие поставляется из Китая и по присоединительным размерам взаимозаменяемо с задвижками 30ч39р российского производства - замену старой арматуры можно вести без переделки фланцев.

Доставка арматуры организована в Тольятти и в другие города России.

Устройство товара

Задвижка 30ч39р Ду 300 Ру 16 - это корпусная арматура из чугуна с клиновым затвором. Основные узлы изделия:

• Корпус - литой, с двумя фланцами для присоединения к трубопроводу по ГОСТ 33259-2015; материал - высокопрочный чугун.
• Крышка - крепится к корпусу болтами, между фланцами установлена прокладка из EPDM.
• Клин - чугунный клин в эластичной оболочке из этилен-пропиленовой резины (EPDM), рассчитанной на температуру до +120 °С. Резиновая оболочка одновременно уплотняет затвор и защищает металл клина от коррозии.
• Шпиндель - углеродистая сталь, невыдвижной: при открытии не выходит за габариты корпуса.
• Гайка клина - латунная, преобразует вращение шпинделя в поступательное перемещение клина.
• Уплотнение шпинделя - кольца из EPDM, которые держат герметичность верхнего узла.
• Маховик - ручной привод, вращается от руки без инструментов.
• Покрытие - эпоксидно-порошковое, цвет корпуса - синий.

Принцип действия

Задвижка dn300 работает за счет осевого перемещения клина. При вращении маховика по часовой стрелке шпиндель вкручивается в латунную гайку клина и опускает его вниз: резиновая оболочка прижимается к седлам корпуса и перекрывает проходное сечение, обеспечивая герметичность класса А. Вращение маховика против часовой стрелки поднимает клин и открывает поток. Поскольку шпиндель невыдвижной, высота изделия не меняется - это удобно в колодцах и нишах. Задвижка рассчитана на крайние положения - полностью открыто или полностью закрыто. Дросселирование частично прикрытым клином не допускается: в приоткрытом состоянии уплотнение вибрирует под потоком и быстрее изнашивается.

Инструкция по монтажу

1. Проверьте изделие и паспорт: диаметр, давление и рабочая среда должны совпадать с параметрами трубопровода.
2. Промойте участок трубопровода: сварочный грат, окалина и посторонние предметы повреждают резиновую оболочку клина.
3. Осмотрите ответные фланцы: торцы должны быть чистыми, без вмятин и рисок. Установите новую прокладку между фланцами.
4. Совместите фланцы без перекосов и натягов трубопровода, затяните болты равномерно, крест-накрест, в несколько проходов.
5. Прокрутите маховик несколько циклов от полного закрытия до полного открытия и обратно: ход должен быть плавным, без заеданий.
6. Проведите опрессовку участка и проверьте герметичность фланцевого и сальникового узлов.
7. В эксплуатации не используйте задвижку для регулирования расхода и не прикладывайте рычаги-удлинители к маховику; работы по устранению дефектов под давлением запрещены.

Основные технические характеристики

Часто задаваемые вопросы

Чем задвижка с обрезиненным клином отличается от классической чугунной?

У классической задвижки металлический клин уплотняется по металлическим седлам корпуса: со временем седла повреждаются песком и взвесями, и затвор начинает пропускать. В задвижках 30ч39р клин покрыт эластичной резиной, которая заполняет неровности и герметично садится на седло, поэтому класс герметичности - А по ГОСТ 9544-2015. Резина также снижает усилие на маховике и риск заклинивания.

Для каких сред подходит задвижка 30ч39р Ду 300?

Рабочая среда - вода (в том числе горячая), сточные воды, воздух и другие неагрессивные жидкие и газообразные среды. Максимальная температура - до +120 °С. Агрессивные среды, кислоты и растворители для этого изделия не предназначены.

Можно ли регулировать поток прикрытием задвижки?

Нет. Задвижка - запорная арматура, она работает только в крайних положениях: полностью открыто или полностью закрыто. В приоткрытом состоянии клин вибрирует под потоком, резина быстрее изнашивается. Для регулирования расхода применяют регулирующую и балансировочную арматуру.

Какие документы поставляются вместе с задвижкой?

Изделие отгружается в комплекте с паспортом; вместе с товаром передаются сертификаты соответствия. Паспорт хранится на объекте и понадобится при приемке и гарантийных вопросах.

В каком положении допускается установка задвижки?

Любое, кроме маховиком вниз. Рекомендуемый вариант - штурвалом вверх или в сторону, чтобы при необходимости обслуживать узел уплотнения шпинделя.

Сколько весит задвижка Ду 300?

Около 130 кг. Для монтажа обязательна подъемная техника; место установки заранее готовят под осмотр и обслуживание затвора.

Где применяется задвижка 300 мм?

Типичные места - городские магистрали, очистные сооружения, насосные станции, объекты теплоэнергетики. Диаметр 300 мм - один из крупнейших в серии 30ч39р: он закрывает задачи магистрального водоснабжения и водоотведения.

Сколько отверстий во фланце задвижки Ду 300?

12 отверстий под болты М24 по ГОСТ 33259-2015.

Чем отличается задвижка Ду 300 от задвижки Ду 250?

Проходным сечением, массой и ценой. Ду 300 ставят там, где пропускной способности Ду 250 недостаточно; в остальном конструкция и порядок монтажа совпадают.

Как монтировать задвижку Ду 300?

С подъемной техникой, без перекосов и натягов трубопровода, с новой прокладкой и равномерной затяжкой болтов крест-накрест. После монтажа выполняется опрессовка участка и проверка герметичности фланцев.

Где купить задвижку 30ч39р Ду 300 Ру 16

Задвижку 30ч39р Ду 300 Ру 16 (Ду 300 мм, dn 300) можно купить в Тольятти в компании ДН-ПН по оптовой цене. Работаем с частными покупателями, монтажными и эксплуатирующими организациями: при заказе от партии действует оптовый прайс, для постоянных клиентов - индивидуальные условия. Вся арматура проходит входной контроль и поставляется с паспортами и сертификатами соответствия. Отгрузка - со склада в Тольятти и доставка в другие регионы России. Актуальный прайс-лист и наличие уточняйте у менеджеров: они помогут подобрать задвижку по диаметру, давлению и типу присоединения, подготовят счет и документы.
